南充中学高坪校区项目是公司近期承接的设计总承包项目，项目组通过采用BIM正向设计技术进行设计总承包管理，同时实现了全专业正向设计出图并建立了针对该项目的正向设计实施标准、项目样板及项目族库，提升了设计效率和质量，获得了业主的认可及高度评价。

关闭

观看更多

正在加载

退出全屏

视频加载失败，请刷新页面再试

刷新

视频详情

项目概况

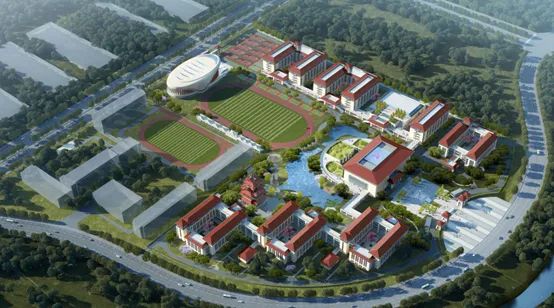

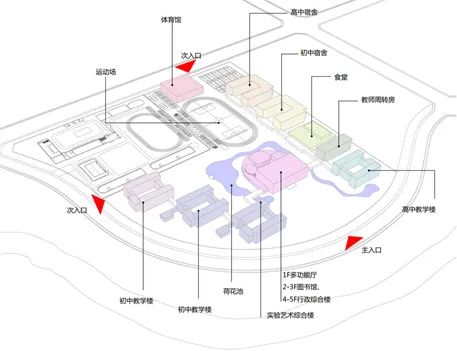

项目北面临德源大道，西面为南充职高用地，南面为规划道路，以及连接嘉陵江的螺溪河。该项目总规划净用地面积220亩，本项目为国家级示范性普通高中。

设计总承包服务

国恒设计为本项目提供了设计总承包服务，采用BIM正向设计手段确保设计全过程的交付质量。当前项目尚在实施过程中，当前重点围绕体育馆、行政楼展开专项设计，设计范围包括建筑、结构、给排水、电气、暖通专业施工图设计，通过参与了项目的设计管理协调工作。

项目实施

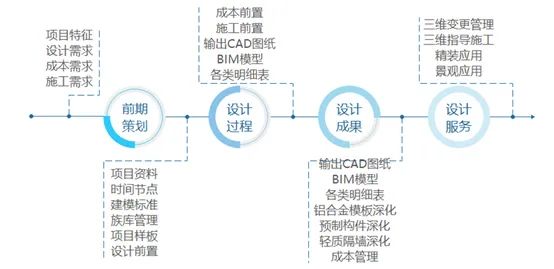

本项目开始前进行了正向设计策划，项目组为此建立了基于BIM的全流程正向设计体系。加强各方的协作，项目组对每个阶段和关键节点都指定了相应的作业流程和管控流程。

项目标准

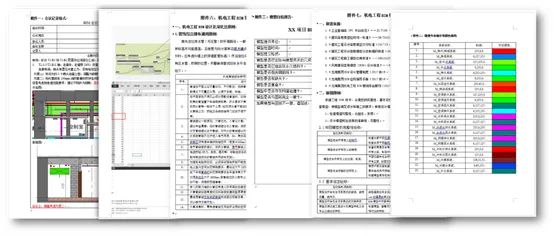

因为标准是否完善也直接影响效率和质量，项目组针对本项目制定了标准包含技术标准，管理标准，操作手册，规定项目设计人员在设计过程中的每一个环节的标准化操作，大大提升设计效率和质量。

项目样板

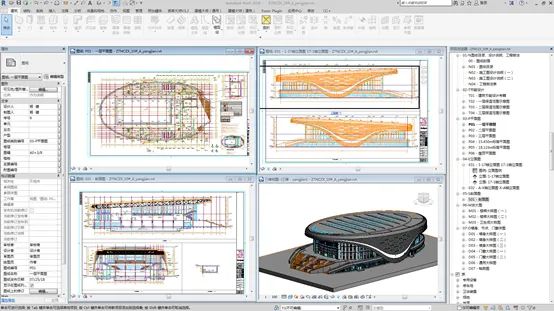

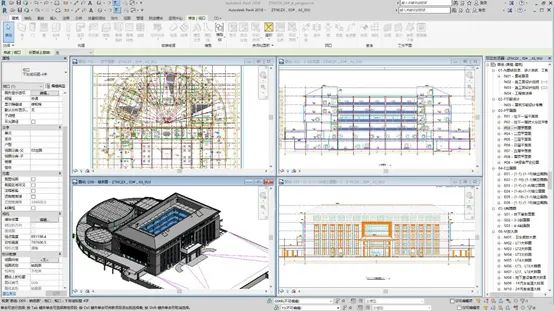

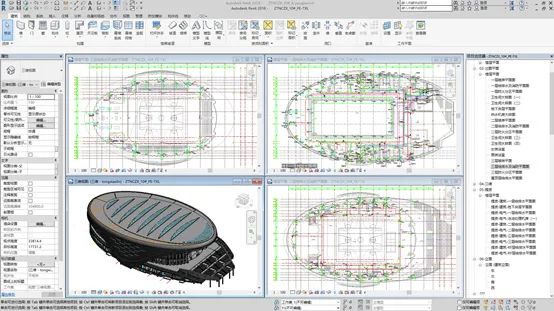

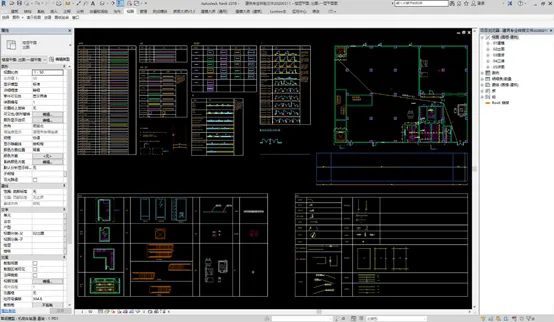

项目组专门制定了适合该项目样板文件，不仅使设计标准得到满足，同时为设计提供便利，减少重复劳动，大大提供了设计师的效率，项目整个设计过程中设计师都在样板提供的平台上进行，通过样板的制定实现了满足国内标准和国恒设计自己的标准。项目样板包含了视图样板、浏览器组织、预置族、基础设置、项目设备等。

项目族库

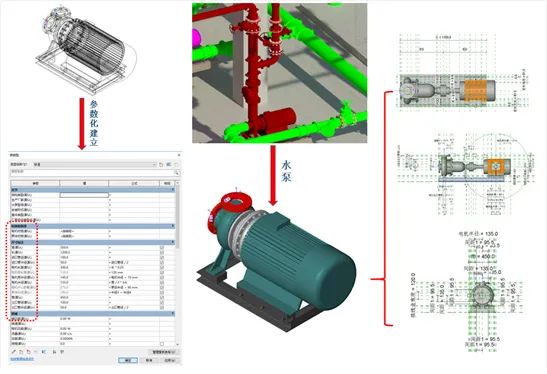

同时，为该项目建立了特定的项目族库。完善的族库是正向设计提升效率和质量的一个保障，正向设计模型由各种族组合而成，族是模型的基本元素，族的完善和质量决定所建立的模型的品质，组建专业族库2000余个，提升了BIM模型流转的效率，良好的信息兼容性对模型的传递意义重大。

创新研发

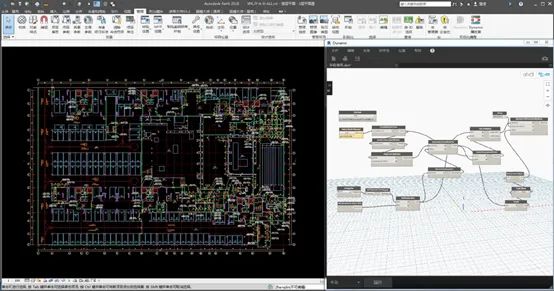

为打通BIM正向设计流程，提高设计效率和设计质量，项目组利用二次开发和Dynamo工具，研发了一系列的设计辅助工具。

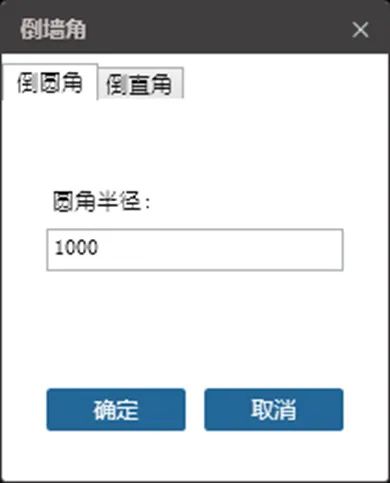

1、搜索外墙自动识别外墙，并呈现选中状态。2、搜索内墙自动识别内墙，并呈现选中状态。3、柱切墙识别链接文件中的柱，以柱为分割点，将墙体进行拆分。4、多墙切墙以墙体交接处为分割点，将墙体进行拆分。5、倒墙角可进行墙体倒圆角和倒直角，圆角和直角的距离自行设定。

6、墙体延伸当结构链接的柱修改后，墙体进行自动延伸到柱边。7、绘制散水自动绘制指定宽度和高度的散水。8、搜索房间识别房间并添加房间的面积及文字，文字可自行修改为房间的名称。9、取消尺寸自动取消尺寸中的某一段。10、连接尺寸对应取消尺寸，将断开的尺寸连接到一起。11、合并尺寸框选相邻两段尺寸的交点，将两段尺寸合并成一段。12、框选墙改标高，点选墙改标高采用框选或者点选的方式，将墙的顶部和底部自动调节到梁低或者梁顶，适用于结构链接梁高修改后，建筑的墙体对应修改。

设计成果展示

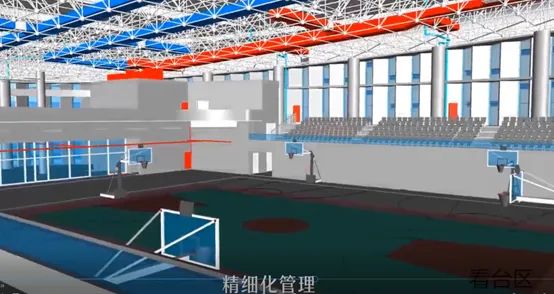

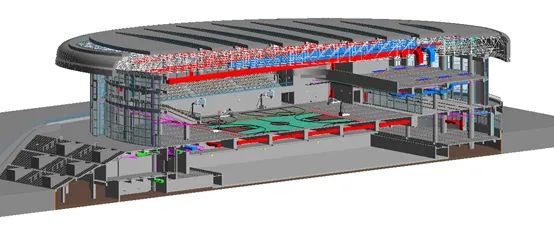

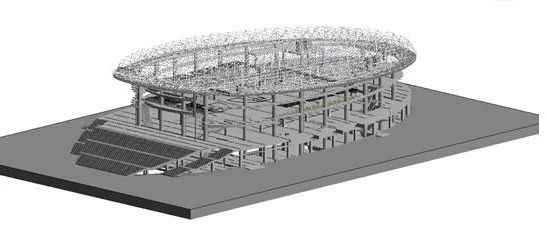

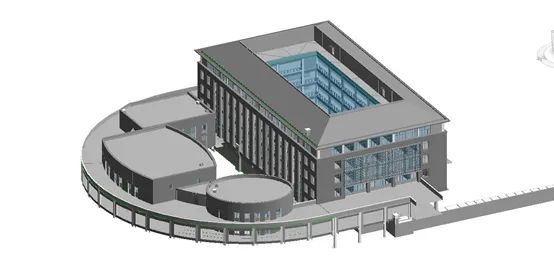

↓ 建筑专业提资模型 ↓

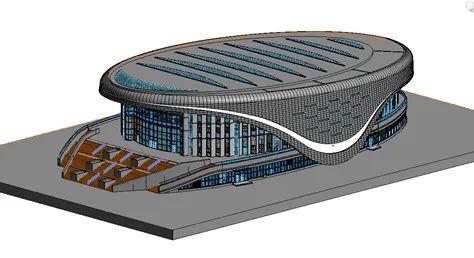

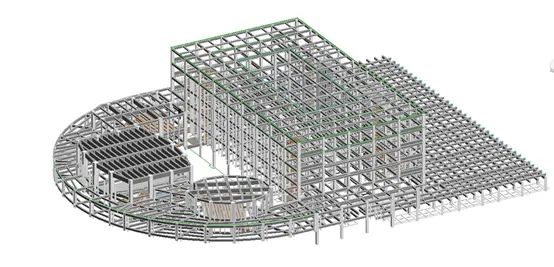

↓ 结构专业提资模型 ↓

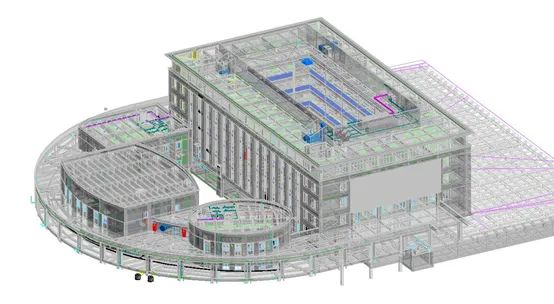

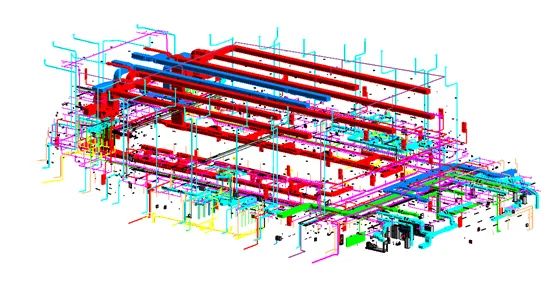

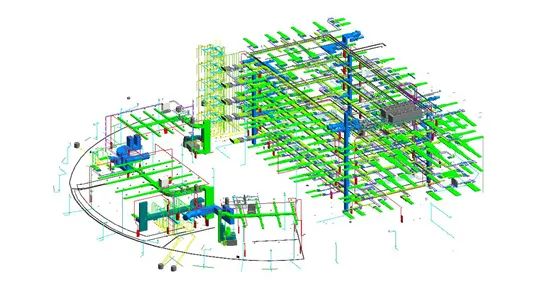

↓ 设备专业提资模型 ↓

ARCHINA企业会员简介

国恒设计

国恒设计集团专长于建设项目前期策划、规划设计、建筑设计、景观设计以及BIM咨询、工业化设计咨询、绿建设计咨询等一体化设计咨询服务。以“空间铸造梦想”为标语，以“数字+创意”为核心，构建行业生态圈，共创一体化设计咨询服务平台，践行“为社会创造美好生活”是国恒设计的企业理念。我们有理由相信，在未来国恒设计将为整个市场注入更多新鲜血液，带来更多优秀成果，正如国恒富有设计感的“G”字体建立起的独一无二的国恒设计品牌标识，不仅能引发人们对美好生活的向往，更引领着心怀梦想的伙伴们一起携手向前。
